Čína OEM Vysoká kvalita140MM 160MM 168MM 200MM Nerezová oceľ UPVC Veľký guľový ventil pre továreň a výrobcov Project DN200

OEM Vysoká kvalita 140MM 160MM 168MM 200MM Nerezová oceľ UPVC Veľký guľový ventil pre projekt DN200

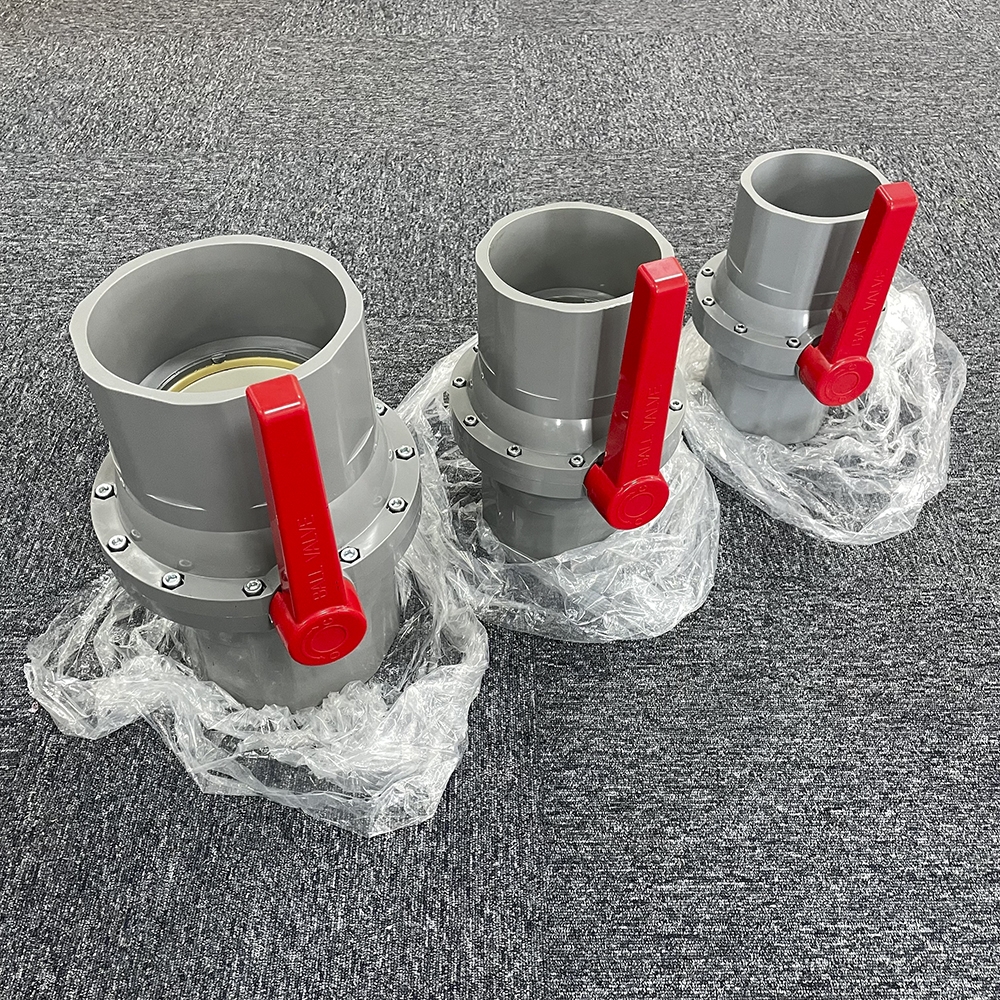

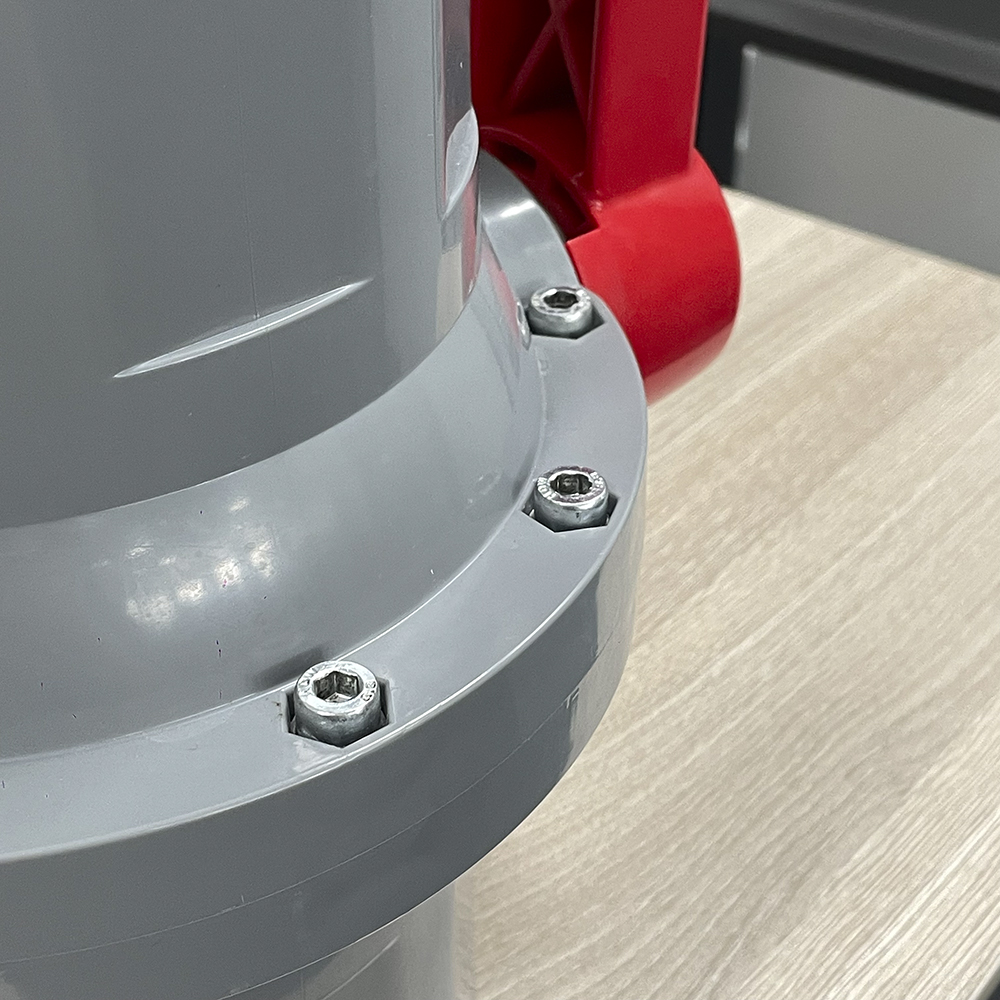

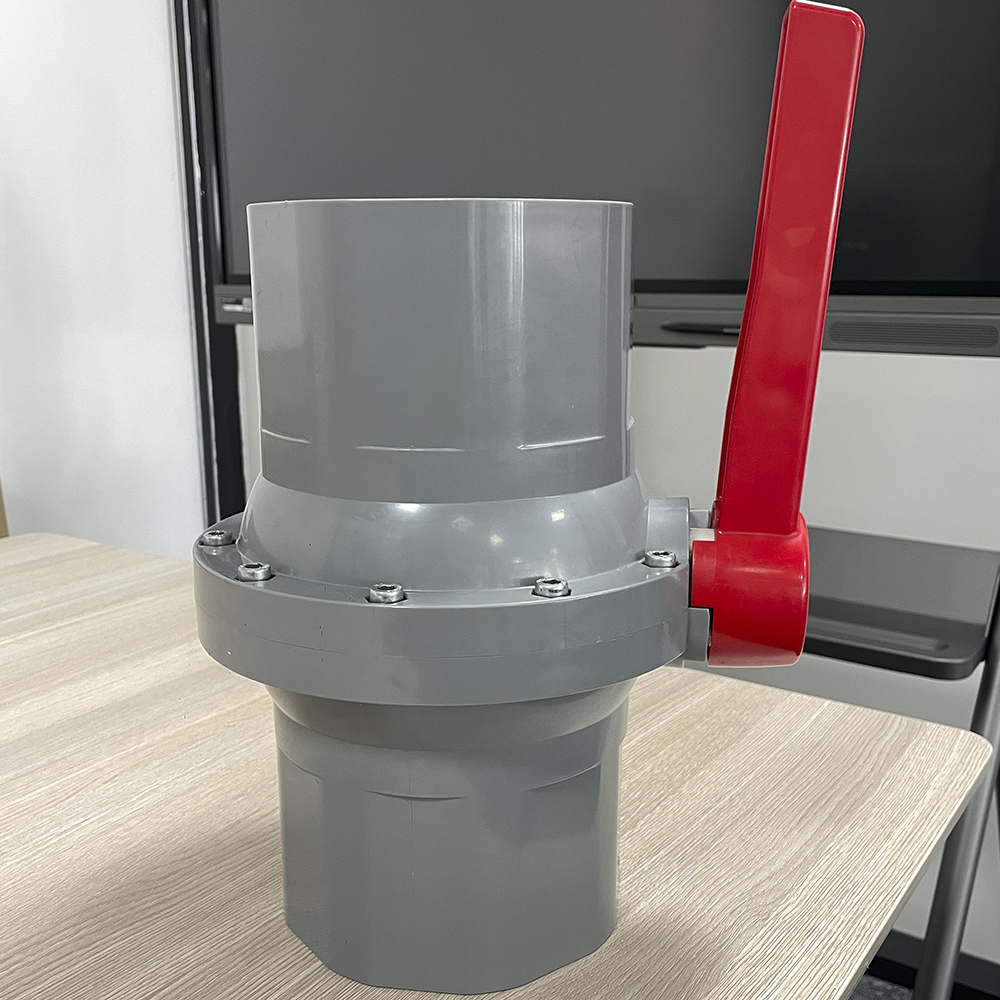

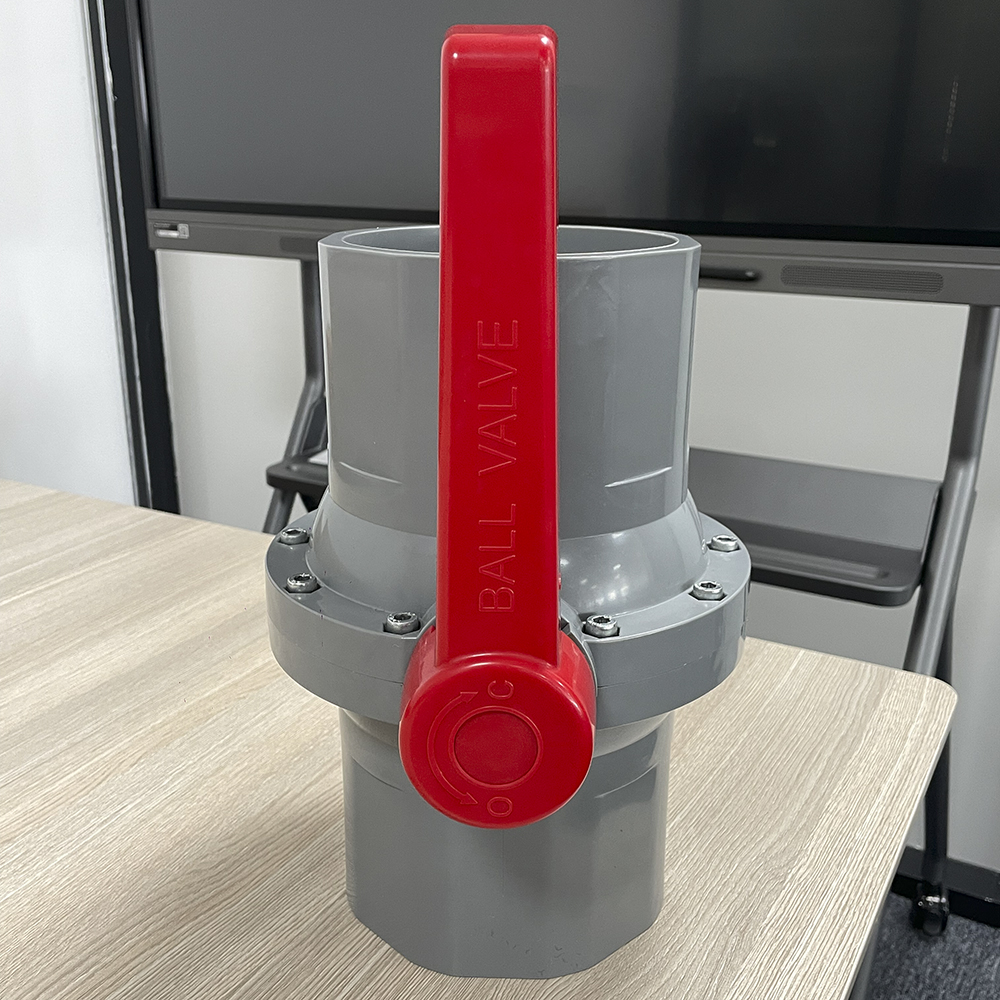

OEM vysoká kvalita 140 mm 160 mm 168 mm 200 mm nehrdzavejúca oceľ UPVC veľký guľový ventil pre projekt DN200 Odporúčaný obrázok

Stručný popis:

Guľový ventil
1. Mäkké farby a kompaktný dizajn
2.Netesnosť prevádzky;
3. Svetlé a spojovacie konce uľahčujú inštaláciu
4. Ekonomické ako lacnejšie dopravné poplatky a dlhá životnosť
5.No a vysoká kvalita kontroly
6. Šetrné k životnému prostrediu, netoxické
7. Odolnosť voči poveternostným vplyvom a oderu a vynikajúca chemická odolnosť
8. Široko používaný v stavebníctve, zavlažovaní, priemysle a bazénoch
9. Malá objednávka je prijateľná
10.Customer's design & logo sú vítané

Veľkosť:140 mm 160 mm 168 mm 200 mm

Kĺbový koniec:ASTM BS DIN ISO JIS

Pracovný tlak:PN16

Pošlite nám e-mail

Detail produktu

FAQ

Štítky produktu

Legenda a fyzická mapa

jediná výroba

Komponentný materiál

špecifikácia materiálu

NIE	Časť	Materiál	MNOŽSTVO
1	BODY	UPVC, CPVC	1
2	STEM O-krúžok	EPDM,FPM(NBR)	1
3	STEM	UPVC, CPVC	1
4	GUĽA	UPVC, CPVC	1

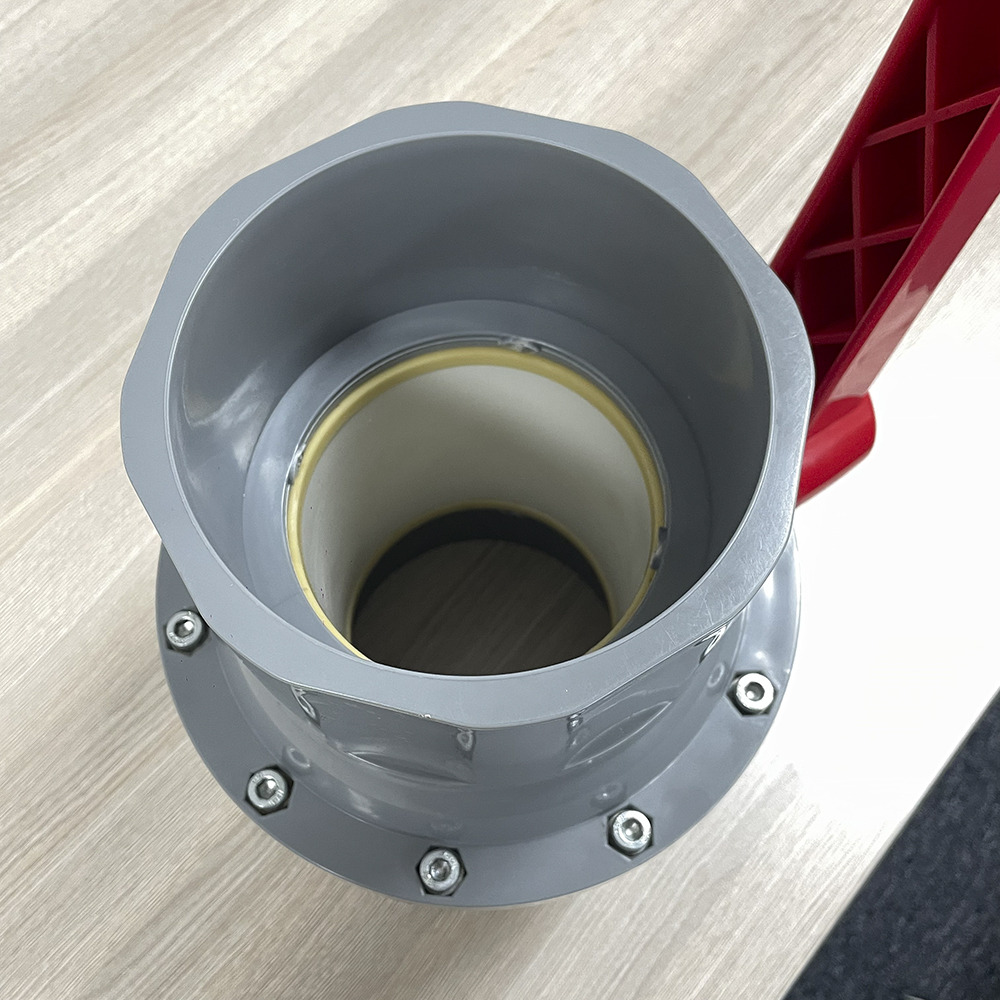

5	TESNENIE SEDADLA	TPE, TPVC, TPO	2
6	CAP	PVC, ABS	1

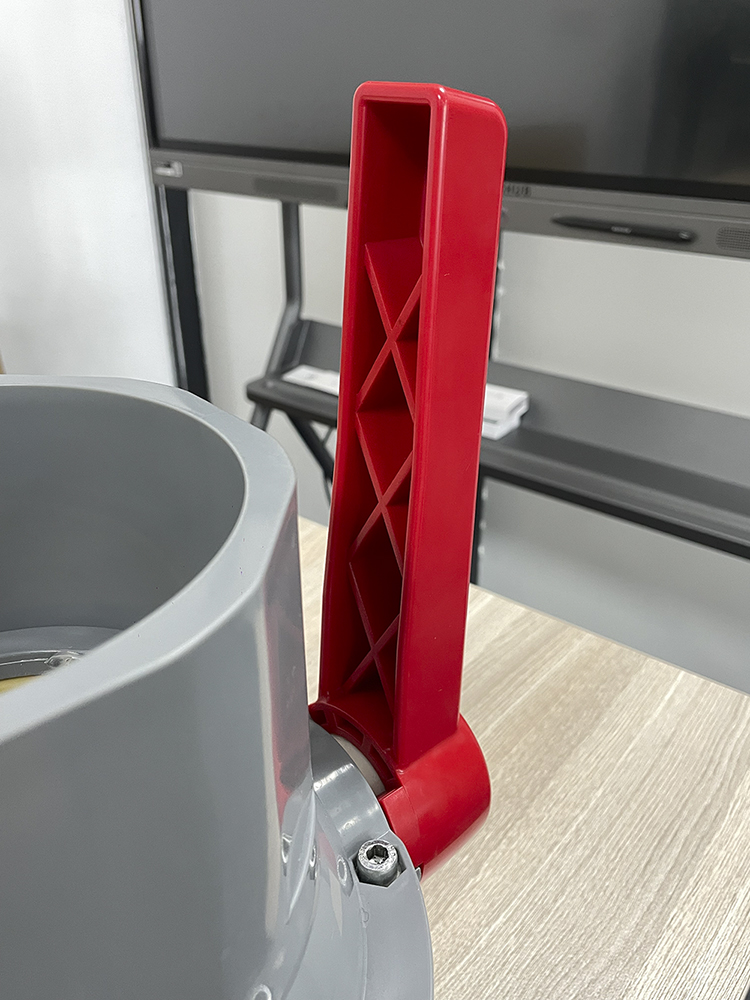

7	HANDLE	PVC, ABS	1
8	SKRUTKA	SS304,OCEL	1

Tabuľka porovnávania parametrov veľkosti modelu

DIMENSION												Jednotka
MODEL	DN		15	20	25	32	40	50	65	80	100
	VEĽKOSŤ		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Inch
	tis./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	tis./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32,33	38,43	48,46	60,56	76,6	89,6	114,7	mm
		d2	21.7	25.7	31,67	37,57	47,54	59,44	75,87	88,83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21,54	26,87	33,65	42,42	48,56	60,63	73,38	89,31	114,76	mm
		d2	21.23	26,57	33,27	42.04	48.11	60,17	72,85	88,7	114,07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63,3	75,3	90,3	110,4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
