Objednali ste si nákladné auto ventilov pre veľký projekt. Ale keď dorazia, závity nezodpovedajú vašim rúram, čo spôsobuje obrovské oneskorenia a nákladné vrátenie tovaru.

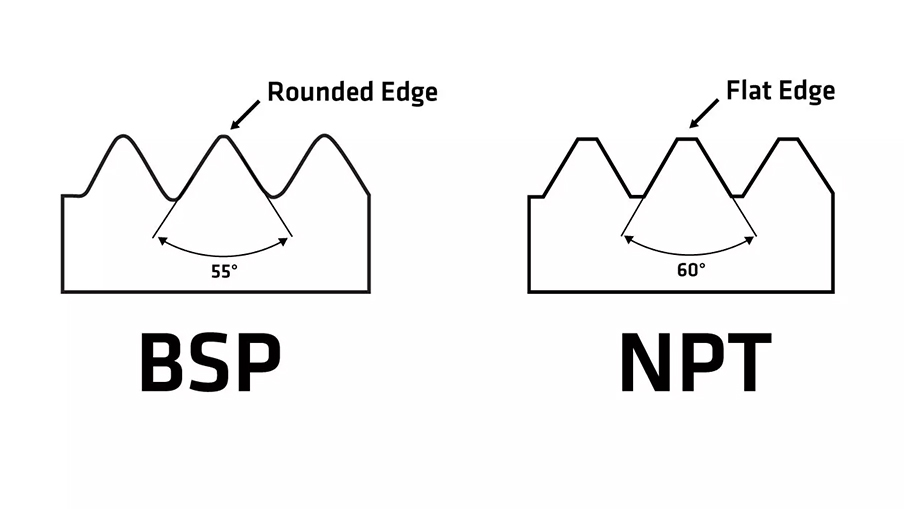

Dva hlavné typy závitov guľových ventilov sú NPT (National Pipe Taper) používaný v Severnej Amerike a BSP (British Standard Pipe), bežný všade inde. Prvým krokom k tesnému spojeniu je vedieť, ktorý z nich sa používa vo vašom regióne.

Správny výber typu závitu je jednou z najzákladnejších, no zároveň najdôležitejších častí nákupu. Raz som spolupracoval s Budim, manažérom nákupu v Indonézii, ktorý si omylom objednal kontajner ventilov so závitmi NPT namiesto...Štandard BSPpoužívané v jeho krajine. Bola to jednoduchá chyba, ktorá spôsobila obrovské problémy. Závity vyzerajú podobne, ale nie sú kompatibilné a budú prepúšťať. Okrem závitov existujú aj iné typy pripojení, ako napríklad objímka a príruba, ktoré riešia rôzne problémy. Uistime sa, že ich všetky viete rozlíšiť.

Čo znamená NPT na guľovom ventile?

V technickom liste vidíte „NPT“ a predpokladáte, že ide len o štandardný závit. Ignorovanie tohto detailu môže viesť k spojom, ktoré sa zdajú byť tesné, ale pod tlakom netesnia.

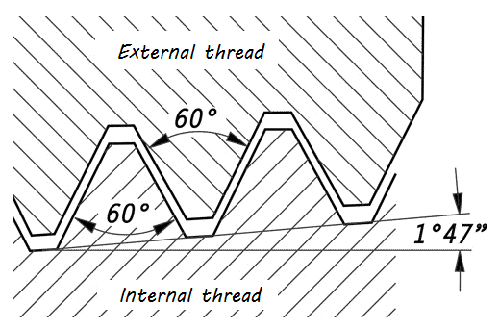

Stojany NPTpre National Pipe Taper. Kľúčové slovo je „kužeľ“. Závity sú mierne zošikmené, takže sa pri uťahovaní zaklinia a vytvoria silné mechanické tesnenie.

Tajomstvom tesniacej sily NPT je kužeľovitý dizajn. Keď sa rúrka s vonkajším závitom NPT zaskrutkuje do vnútorného NPT tvarovacieho kusu, priemer oboch častí sa zmení. Toto presunutie stlačí závity k sebe a vytvorí primárne tesnenie. Táto deformácia kovu na kov alebo plastu na plast však nie je dokonalá. Vždy zostávajú malé špirálové medzery. Preto musíte pri NPT spojoch vždy použiť tesnenie závitov, ako je PTFE páska alebo lepidlo na rúry. Tesniaci materiál vyplní tieto mikroskopické medzery, aby bolo spojenie skutočne tesné. Táto norma je dominantná v Spojených štátoch a Kanade. Pre medzinárodných kupujúcich, ako je Budi, je dôležité špecifikovať „NPT“ iba vtedy, ak si sú istí, že to ich projekt vyžaduje; inak potrebujú normu BSP bežnú v Ázii a Európe.

Aké sú rôzne typy pripojení ventilov?

Potrebujete pripojiť ventil k potrubiu. Vidíte však možnosti „závitové“, „objímkové“ a „prírubové“ a nie ste si istí, ktorá z nich je pre vašu prácu tá pravá.

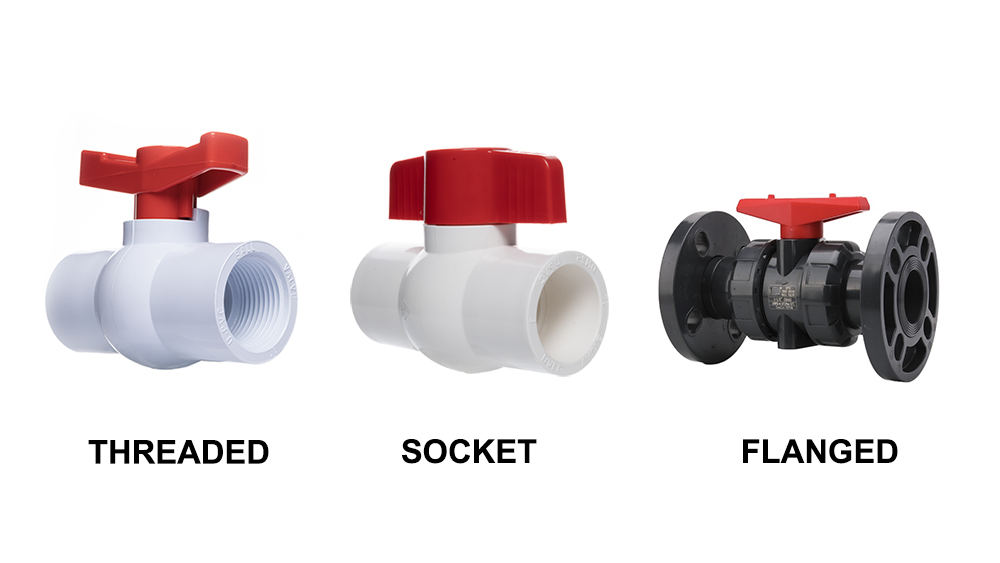

Tri hlavné typy ventilových pripojení sú závitové pre skrutkované rúry, hrdlové pre lepené PVC rúry a prírubové pre veľké skrutkové potrubné systémy. Každý z nich je navrhnutý pre iný materiál rúry, veľkosť a potrebu údržby.

Výber správneho typu pripojenia je rovnako dôležitý ako výber správneho ventilu. Nie sú zameniteľné. Každý z nich slúži na iný účel a je vhodný na iné použitie. Predstavte si ich ako rôzne spôsoby napojenia na cestu.Závitové pripojeniasú ako štandardná križovatka,zásuvkové pripojeniasú ako trvalé spojenie, kde sa dve cesty stanú jednou a prírubové spoje sú ako modulárna časť mosta, ktorú možno ľahko vymeniť. Vždy odporúčam tímu Budi, aby svojich zákazníkov usmerňoval na základe budúcnosti ich systému. Ide o trvalé zavlažovacie potrubie, ktoré sa nikdy nebude meniť? Použite zvarové hrdlo. Je to pripojenie k čerpadlu, ktoré bude možno potrebné vymeniť? Pre jednoduché odstránenie použite závitový alebo prírubový ventil.

Typy pripojenia hlavného ventilu

Aké sú štyri typy guľových ventilov?

Počujete ľudí hovoriť o „jednodielnych“, „dvojdielnych“ alebo „trojdielnych“ ventiloch. Znie to mätúco a obávate sa, že kupujete nesprávny ventil, ktorý zodpovedá vášmu rozpočtu a potrebám údržby.

Guľové ventily sa často kategorizujú podľa konštrukcie tela: jednodielne (alebo kompaktné), dvojdielne a trojdielne. Tieto konštrukcie určujú cenu ventilu a to, či je možné ho opraviť.

Hoci ľudia niekedy uvádzajú štyri typy, tri hlavné konštrukčné štýly pokrývajú takmer každú aplikáciu.„Jednodielny“ ventil, často nazývaný kompaktný ventil, má telo vyrobené z jedného kusu lisovaného plastu. Guľa je vo vnútri utesnená, takže ju nemožno rozobrať na opravu. Vďaka tomu je to najlacnejšia možnosť, ale v podstate je jednorazová. „Dvojdielny“ ventil má telo vyrobené z dvoch častí, ktoré sa okolo gule skrutkujú. Toto je najbežnejší typ. Dá sa vybrať z potrubia a rozobrať, aby sa vymenili vnútorné tesnenia, čo ponúka dobrý pomer ceny a prevádzkyschopnosti. „Trojdielny“ ventil je najpokročilejší. Má centrálne teleso, ktoré obsahuje guľu, a dva samostatné koncové konektory. Táto konštrukcia umožňuje odstrániť hlavné teleso na opravu alebo výmenu bez rezania potrubia. Je najdrahší, ale je ideálny pre výrobné linky, kde si nemôžete dovoliť dlhé odstávky kvôli údržbe.

Aký je rozdiel medzi NPT a prírubovým pripojením?

Navrhujete systém a musíte si vybrať medzi závitovými alebo prírubovými ventilmi. Nesprávne rozhodnutie môže z inštalácie urobiť nočnú moru a údržbu v budúcnosti výrazne predražiť.

NPT spoje sú závitové a sú najvhodnejšie pre menšie potrubia, čím vytvárajú trvalé spojenie, ktoré sa ťažšie servisuje. Prírubové spoje používajú skrutky a sú ideálne pre väčšie potrubia, pretože umožňujú jednoduché odstránenie ventilu pri údržbe.

Voľba medzi NPT a prírubou v skutočnosti závisí od troch vecí: veľkosti potrubia, tlaku a potrieb údržby. Závity NPT sú fantastické pre potrubia s menším priemerom, zvyčajne 4 palce a menej. Sú nákladovo efektívne a pri správnej inštalácii s tmelom vytvárajú veľmi silné tesnenie pre vysoký tlak. Ich veľkou nevýhodou je údržba. Na výmenu závitového ventilu musíte často potrubie odrezať. Príruby sú riešením pre väčšie potrubia a pre akýkoľvek systém, kde je údržba prioritou. Skrutkovanie ventilu medzi dvoma prírubami umožňuje jeho rýchle odstránenie a výmenu bez narušenia potrubia. Preto si dodávatelia spoločnosti Budi, ktorí stavajú veľké čistiarne odpadových vôd, objednávajú takmer výlučne prírubové ventily. Sú síce drahšie na začiatku, ale šetria obrovské množstvo času a práce pri budúcich opravách.

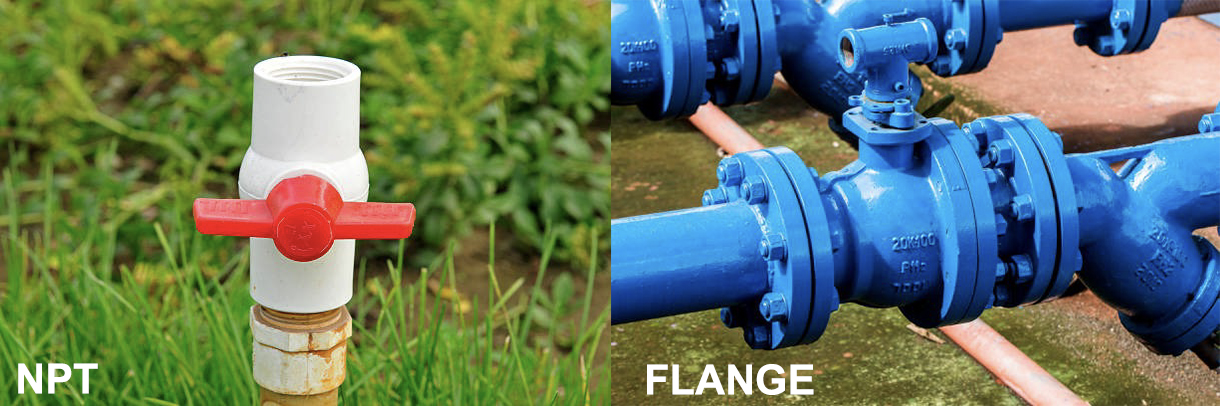

Porovnanie NPT a príruby

Záver

Výber správneho závitu alebo pripojenia – NPT, BSP, objímky alebo príruby – je najdôležitejším krokom pre vybudovanie bezpečného a tesného systému a zabezpečenie jednoduchej údržby v budúcnosti.
